SCFJ2系列蓄电池
三辰牌SCFJ2系列直流屏专用阀控密封式胶体蓄电池是为有高安全性，可靠性，安装维护方便而设计的阀控密封式铅酸蓄电池，特别适用于电力工程直流系统以及通信，铁路，发电站，核电站等诸多领域。
产品介绍
三辰牌SCFJ2系列直流屏专用阀控密封式胶体蓄电池是为有高安全性，可靠性，安装维护方便而设计的阀控密封式铅酸蓄电池，特别适用于电力工程直流系统以及通信，铁路，发电站，核电站等诸多领域。该系列电池采用钙铅锡多元合金，胶体电解液是由优质二氧化硅气化而成，沿着整块极板均匀分布，从而避免出现酸液分层现象；管状的正极板采用铅-钙合金，有效防止活料脱落，维持了循环使用寿命；欧洲AMER-SIL公司PVV-SiO2专用胶体电池隔板，孔率高，电压低，电池循环性能好。
产品特点与优势
- 基本特性 - SCFJ2系列正极板采用管式极板，可有效的防止活物质的脱落。正极板骨架由多元合金压铸成型，其合金组织晶粒细小致密，抗 腐蚀性能增强，使用寿命长。 负极板为涂膏式极板，板栅为放射状结构，提高了活物质的利用率和大电流放电能力，充电接受能力强。 主材料采用德国气相二氧化硅制作技术，刚注入时为稀溶胶状态，能充满电池内整个极板空间，使极板各部反应均匀。 其富液量设计，使电池在高温及过充电的情况下，不易出现干涸现象，其热容量大，散热性好，不会产生热失控现象。电 解质在成品电池中呈凝胶状态、不流动，所以无漏液及分层现象。胶体电解液密度极低，一般在 1.24〜 1.26g/ml，对极板 的腐蚀轻。隔板采用欧洲 AMER-SIL公司的胶体电池专用微孔 PVC-SiO2 隔板，其隔板孔率大，电阻低。具有更大的电解质存储空间。
- 使用寿命长 - 正负板栅采用耐蚀铅钙锡多元合金，气体再化合技术； 优化了活性物质配方，电池容量高于 DIN40742:1999 标准5-15%； 极低的胶体电解液密度，降低了对板栅的腐蚀； 高温高湿极板固化工艺，4BS铅膏配方； 专用高效的化成工艺，保证了极板质量。 蓄电池正常浮充使用寿命为15年。
- 深放电性能好 - 电池抗深放电能力强，100%放电后仍可继续接在负载上，四周后再充电可恢复原容量； 电池深放电后再充电的恢复能力强，在欠充电状态下，有很好的循环耐久能力。
- 工作温度范围广 - 内部过量电解质，在高温及过充情况下工作可靠，电池不会“干涸”， 可在环境温度为 -25℃～60℃ 的工作场所使用。
- 抗震性能好 - 电池槽、盖壁厚，采用抗冲击、耐震动的 ABS 材料，运输、使用中无漏液、鼓壳等危险，安全可靠。
规格及型号
| 产品型号 | 额定电压(V) | 额定容量(Ah)20h率(终压1.75V/单体) | 尺寸(mm) | 重量(kg) | |||
|---|---|---|---|---|---|---|---|
| 长 | 宽 | 高 | 总高 | ||||
| SCFJ-200 | 2 | 200 | 103 | 206 | 352.5 | 385 | 18.5 |
| SCFJ-250 | 2 | 250 | 124 | 206 | 352.5 | 385 | 23.0 |
| SCFJ-300 | 2 | 300 | 145 | 206 | 352.5 | 385 | 27.0 |
| SCFJ-350 | 2 | 350 | 124 | 206 | 471 | 503.5 | 29.0 |
| SCFJ-420 | 2 | 420 | 145 | 206 | 471 | 503.5 | 34.5 |
| SCFJ-490 | 2 | 490 | 166 | 206 | 471 | 503.5 | 39.5 |
| SCFJ-500 | 2 | 500 | 166 | 206 | 471 | 503.5 | 39.5 |
| SCFJ-600 | 2 | 600 | 145 | 206 | 646 | 678.5 | 48.0 |
| SCFJ-800 | 2 | 800 | 191 | 210 | 646 | 678.5 | 64.5 |
| SCFJ-1000 | 2 | 1000 | 233 | 210 | 646 | 678.5 | 80.0 |
| SCFJ-1200 | 2 | 1200 | 275 | 210 | 646 | 678.5 | 93.5 |
产品技术特性

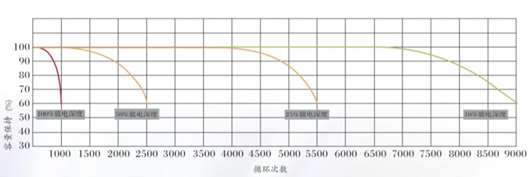

循环能力曲线（25℃）

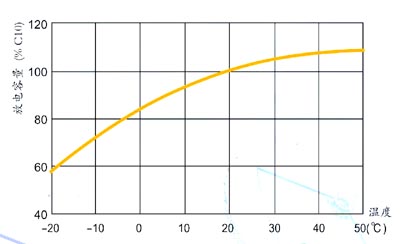

放电电容与温度的关系特性曲线

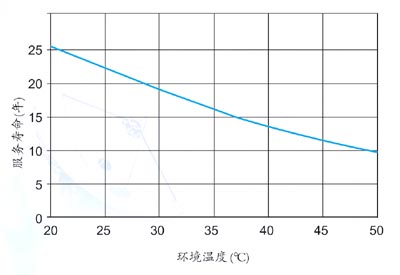

环境温度与设计寿命的关系特性曲线

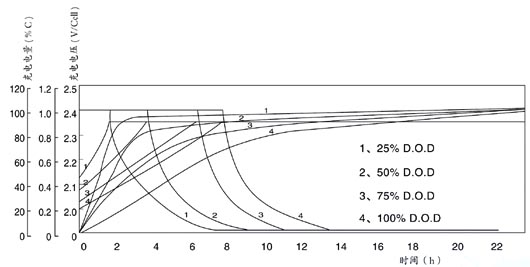

不同放电深度下充电特性曲线（25℃）
电池的使用
放电
不同放电电流时的终止电压不得超过规定值。在完全或部分放电之后应立即对电池进行充电。为了获得理想的使用寿命，建议电池放电深度不要超过额定容量的 60%。超过 60% 的放电属于深放电，会导致电池的使用寿命缩短。
温度
电池的额定运行温度范围是 -25℃～ 60℃。所有的技术数据都是在额定温度 25℃条件下测出的。理想的温度范围是25℃ ±5℃。过高温度将缩短电池寿命，过低的温度会降低可用容量。温度的绝对上限是60℃。
浮充电压与均衡电压
浮充运行是蓄电池的理想运行条件，此时电池一直处于满荷电状态，在此条件下运行电池将达到较长的使用寿命。在25℃，建议设置电池的浮充电压为 2.23~2.27V/ 单体，这种充电方法，完成再充电大约需要 24~36h。为了让电池具有更好的使用性能，浮充电压应根据环境温度进行调整，温度补偿系数 -3.5mV/℃ / 单体电池，具体见下表：
| 环境温度（℃） | 浮充电压（±0.02V/只） |
|---|---|
| 0 | 2.33 |
| 10 | 2.30 |
| 20 | 2.27 |
| 25 | 2.25 |
| 30 | 2.23 |
| 35 | 2.22 |
| 35 | 2.22 |
| 35 | 2.22 |
胶体系列电池在下列情况下需对电池组进行均衡充电或补充电：
- 电池系统安装完毕、投入运行前应先对电池组进行补充电
- 电池搁置停用时间超出六个月
- 电池长期处于浮充状态， 未进行过40%C20以上容量的放电， 应定期对电池进行均衡充电， 均衡充电周期为6个月～1年。 均衡充电/补充电的方法推荐如下： 均衡充电电压2.35V/单体（25℃） 、限流0.15C10（A） 、充电时间 8～ 12小时（可间隔进行） 。 充电电压应根据环境温度进行调整，温度补偿系数±3.5mV/℃ /单体，具体见表。
| 环境温度（℃） | 浮充电压（±0.02V/只） |
|---|---|
| 0 | 2.45 |
| 10 | 2.40 |
| 20 | 2.37 |
| 25 | 2.35 |
| 30 | 2.33 |
| 35 | 2.31 |
| 40 | 2.30 |
均衡充电后， 对于浮充电压仍低于 2.18V/单体的落后电池， 应进行0.1C10（A）放电4 ～ 6h、以0.15C10（A）限流、 2.37V／单体恒压均衡充电。
再充电
电池放电后应及时进行再充电，再充电方法推荐如下： 以不高于 0.2C10（A）的恒电流对电池充电， 至电池单体平均电压上升到 2.33 ～ 2.37V/ 单体后， 改用 2.33 ～ 2.37 V/单体进行恒压充电，直到电池充足电结束。充足电的标志，可以用以下两条中的任一条作为判断依据： 1 、不同放电深度，电池充足电的时间参考下表。 2 、电压恒定状态下，充电末期连续三小时充电电流值基本不变。 充电电压应根据环境温度进行调整，温度补偿系数 ±3.5mV/℃/ 单体。
不同放电深度，电池充足电的时间参考下表
| 放电深度(%) | 恒流充电电流（A） | 恒流转恒压时间（h） | 恒压充电电压（V/单位） | 充电时间（h） |
|---|---|---|---|---|
| 20 | 0.1C10 | 1.6 | 2.40 | 8 |
| 0.15C10 | 1.2 | 2.40 | 6 | |
| 50 | 0.1C10 | 4.3 | 2.40 | 14 |
| 1.15C10 | 3.3 | 2.40 | 12 | |
| 80 | 0.1C10 | 6.8 | 2.40 | 16 |
| 0.15C10 | 5.5 | 2.40 | 14 | |
| 100 | 0.1C10 | 8.7 | 2.40 | 18 |
| 0.15C10 | 6.8 | 2.40 | 16 |
电池的贮存
电池应该储存在清洁、干燥的环境中； 储存时间：电池均是满荷电出厂，储存时间是有限的，为了保持其性能，储存不要超过以下时间：
- 25℃时，六个月
- 30℃时，三个月
- 40℃时，六个周
储存期间电池的再充电：应以2.35V/单体充电8～12h； 对电流的限制是必要的，但适宜的是将充电电流限制在0.25C10（A）以内； 测量储存中电池的开路电压可以知道电池是否应该充电，如果电池单体电压降至2.10V以下就应该及时地补充电；如果不能对上述条件进行有效地控制就会导致电池寿命降低或性能变差。
