PGF系列便携放电装置
PGF系列有源逆变回馈放电装置是根据客户的需要研发而成的，适用于发电厂、变电站、通讯机房直流屏等配有大容量蓄电池的配电系统中，用于蓄电池的活化使用及周期核对容量放电。
产品概述
PGF系列有源逆变回馈放电装置是根据客户的需要研发而成的， 适用于发电厂、变电站、通讯机房直流屏等配有大容量蓄电池的配电系统中，用于蓄电池的活化使用及周期性核对容量放电。
本产品采用先进的电力电子技术及嵌入式混合信号处理技术，利用有源逆变的方法将蓄电池放出的直流电能变换为纯正弦波交流交流电回馈到电网，确保放电电流稳流精度不大于1%，放电过程智能控制，放电结束条件可选择电池终止电压、放电容量或放电时间，具有使用安全、便捷，自动化程度高、高效节能、准确度高、可以远方监控等特点。由于不采用消耗能量的方式泄放电能，没有高热量辐射，既避免了火灾隐患又具有节能效果，与通常使用的电阻放电和近年来发展出来的采用耗能型电力电子元件的电子式放电设备相比具有显著的优点。
回馈放电装置采用便携式结构设计，携带方便，便于摆放、接线和使用，并且可以任意多个模块并联运行。
使用条件要求
- 采用美国工业级32位DSP处理器，全数字化控制
- 采用能量回馈技术，将蓄电池电能返回给电网，实现有效的电能回收，效率达到90%以上，不发热，节约能源，操作方便
- 注入电网的电流为正弦波，交流测功率因数>0.99，电流THD(总谐波含量)<5%，“绿色”无污染，不影响其它用电设备的正常运行
- 可组成N+X并联冗余系统，可靠性高，可带电插拔，维护方便、快捷
- 可靠的蓄电池放电保护，完善的并网保护和装置保护，可靠性高
- 可设置多种放电模式和放电参数，使用方便
- 全程恒流放电，精度高，电流连续可调，范围宽
- 可在线显示和纪录放电电压、放电电流、放电时间和放电容量
- 放电终止电压可设定，放电结束自动停止，有效防止蓄电池过放电
- 风扇根据温度及放电电流大小调速，在保证模块正常工作的前提下兼顾噪声和整机效率
- LCD液晶显示及故障声光报警，可显示和设置模块的工作状态和工作参数
- 既可组成单相并联系统，也可方便地组成三相系统，满足不同的现场要求
- 既可将电能回馈给电网，也可作为逆变器为其它负载提供高质量的交流电，满足用户不同的需要
系统参数
| 项目名称 | 技术指标 | ||
|---|---|---|---|
| 额定放电电流(A) | 30 | ||
| 并联模声数量 | 任意 | ||
| 直流输入 | 额定电压(VCD) | 220 | 110 |
| 电压允许范围(VDC) | 190～270 | 98～135 | |
| 额定电流(A) | 30 | 50 | |
| 交流输出 | 电网电压允许范围(VAC) | 132～250 | |
| 频率范围(HZ) | 45～55 | ||
| 电流功率因数 | 0.99 | ||
| 频率精度 | <0.1% | ||
| 放电稳流精度 | ≤±1% | ||
| 电流THD | <5% | ||
| 效率(额定输入电压，满载) | ≥90% | ||
| 环境条件 | 绝缘强度 | 2KVac,1min | |
| 噪音(1m) | <50dB | ||
| 工作环境温度 | 0～45℃ | ||
| 运输与存储温度 | -40～70℃ | ||
| 湿度 | 0～90%，无冷凝 | ||
| 海拔(m) | ≤3000，1500～3000m每升高100m输出降额1% | ||
| 保护功能 | 输入欠压、过压保护，输出过载保护，输出短路保护，过温保护 | ||
| 外形尺寸(mm) | 200*339*251(宽*深*高) | ||
| 重量(kg) | 16 | ||

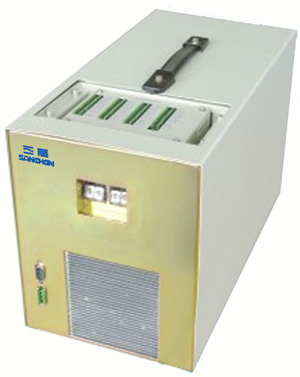

外形结构
（图片仅供参考，实物可根据用户需求定制）
