产品概述

PGD8无线智能型直流电源屏是在总结了直流电源领域先进、成熟的设计，运行经验及发展趋势的基础上，利用现代电力电子与计算机网络技术相结合，采用先进的基于无线广域网技术的网络传输模块结合支持现场总线的智能化微机中央监控系统、新型直流屏专用免维护蓄电池和高频开关电源模块等而开发的全新一代直流电源屏，成功实现了对分布式直流电源屏的实时监控管理和灵活部署，解决了传统直流电源只适应于小范围小区域的集中监控系统的有线通讯方式，无法实现远程监控的问题，是一种操作简单、部署灵活、技术领先、性能可靠、自动化程度高的无线智能型直流电源产品。 PGD8 无线智能型直流电源屏广泛应用于发电厂、变电站、工矿企业、大型建筑、电气化铁路等领域，可作为直流操作、继电保护、信号回路、事故照明等负荷的直流电源，特别适用于无人值班变电站，可方便的实现遥测、遥控、遥信、遥调等功能，是500KV及以下等级变电站的理想的直流电源成套设备。基于无线传输的网络平台，为不具备有线传输条件的企业，特别是地域跨度较大的企业，提供了成本低、见效快、高效率的数据传输平台，为企业安全生产提供强有力的监测手段。

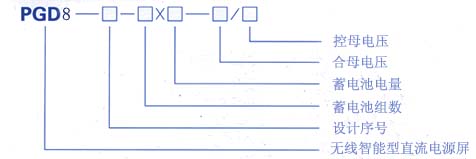

型号说明

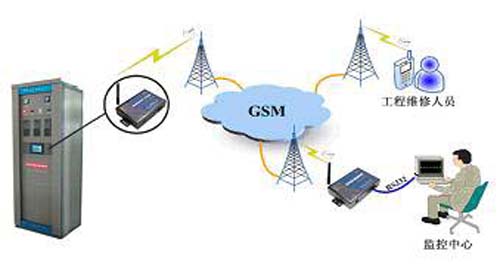

应用方案

PGD8无线智能直流电源屏，采用中央监控装置通过标准的数据总线，实现了直流系统的数据采集、监测、监控功能；采用无线传输模块通过移动通信的GPRS 或CDMA 网络，实现基于TCP/IP 协议的监测数据的无线远程传输。同时，通过短信（SMS）方式将报警信息发送到相关人员的手机上。 当直流系统在正常运行时，监控中心可以通过无线网络或工程维修人员也可以通过手机发送查询短信到无线传输模块查询当前直流系统的运行参数，由中央监控装置获取系统运行参数后控制无线传输模块把当前系统的运行参数发送短信到监控中心和工程维修人员的手机。当检测到直流系统在某环节出现故障时，中央监控装置做出安全的处理方式后控制无线传输模块发送报警信息到监控中心或维护人员的手机中，实现无线远程监控管理。

外形结构

本电源系统采用GGD组装式骨架，前后开门、正面设置玻璃门，屏体表面采用喷塑工艺，柜体防护等级IP30。
