PGD7总线式智能直流电源屏

PGD7采用标准的、开放的现场总线（如MODBUS-RTU协议总线），将具有通讯能力的智能器件连接起来，实现上位机，PLC等通过总线对现场设备进行数据通讯，从而达到对设备的远程控制、调节、测量、监视等功能的ＰＧＤ７直流电流柜。

产品概述

近年来，随着电子技术和通讯技术的迅猛发展，变（配）电站（所）逐步采用微机综合自动化控制，对直流操作和应急电源提出了越来越高的要求。目前国内生产的各类直流电源柜已不能完全满足市场需求，在很多应用场合要求电源柜具有更高的自动化和通讯能力。　为此，皇家体育（北京）责任有限公司开发了采用标准的、开放的现场总线（如MODBUS-RTU协议总线），将具有通讯能力的智能器件连接起来，实现上位机，ＰＬＣ等通过总线对现场设备进行数据通讯，从而达到对设备的远程控制、调节、测量、监视等功能的ＰＧＤ７直流电流柜。　　系统特点：硬件集成化、标准化、模块化，强化软件功能，控制方式灵活、方便，主要体现在以下几个方面：

总线式
智能化
功能齐全
操作简单
结构新颖
便于维护

PGD7直流电源是一种高度自动化的高频电力综合电源，其结构采用模块化，n+1冗余设计保证了产品的高度可靠性；根据实际运行情况，可由以下功能模块的全部或部分有机组合而成。

中央监控单元
高频整流单元
母线调压单元
馈线单元
蓄电池监测单元及蓄电池组
通信电源单元
逆变单元
交流进线单元

使用条件与要求

环境温度不高于+40℃、不低于-10℃且在24h内平均温度不高于+35℃
相对湿度在+40℃时不超过50%，温度较低时允许有较高的相对湿度
安装地点海拔高度不超过2000m
无导电、无爆炸尘埃、没有腐蚀金属和破坏绝缘的气体和强烈振动和冲击的场合
注：超过上述范围请订货前说明另行设计

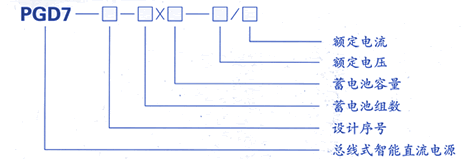

型号说明

系统参数

输入参数

电压	AC 380V ± 15 %	AC 220V ± 15 %
频率	45～55 HZ	45～55 HZ

输出参数

直流额定电压	220V	110V
直流额定电流	控制8～600A	动力120～1000A
浮充电压	220V +30%/-20%	110V +30%/-20%
均充电压	220V +30%/-20%	110V +30%/-20%
纹波系数	均充 < 0.3%	浮充 < 0.1%
稳压精度	< ±0.3%
稳流精度	< ±0.3%
保护动作电压精度	< ±0.3%

绝缘性能

输出对地	2KV AC	漏电流≤30mA	历时1min	无闪络、无击穿
输入对地	2KV AC	漏电流≤30mA	历时1min	无闪络、无击穿
输出对输出	2KV AC	漏电流≤30mA	历时1min	无闪络、无击穿

外形结构

本电源系统采用GGD组装式骨架，前后开门、正面设置玻璃门，柜体防护等级IP30

参数
